單體音訊測試解決方案

334

概述

本方案基於MegaSig PM8023分析儀與軟體Stinger，主要應用於下列產品之音訊測試：

• 喇叭單體
• 骨傳導振子
• 駐極體/電容式麥克風
• MEMS麥克風
• 喇叭前腔組合
• 有線耳機

方案特點：

• 分析儀為高度整合設計，體積小功能齊全，可減少產線空間成本，並且方便攜帶外出。
• 分析儀配有8個採集通道和3個輸出通道。支援一拖二SPK+FB前腔組合這類需要較多輸入通道的測試，可直接省下一台設備的成本。
• 支援國際標準（CTIA）和國家標準（OMTP）3.5mm耳機介面。多元化整合，可測試成品有線耳機的喇叭和麥克風。
• 輕量級測試軟體Stinger，測試穩定性高，不需要序列編輯，參數調整簡易快速，可減少工程師人力成本。

---

硬體配置圖

---

以一拖二SPK+FB前腔組合測試為例：

1. 分析軟體 Stinger Basic, 1 unit

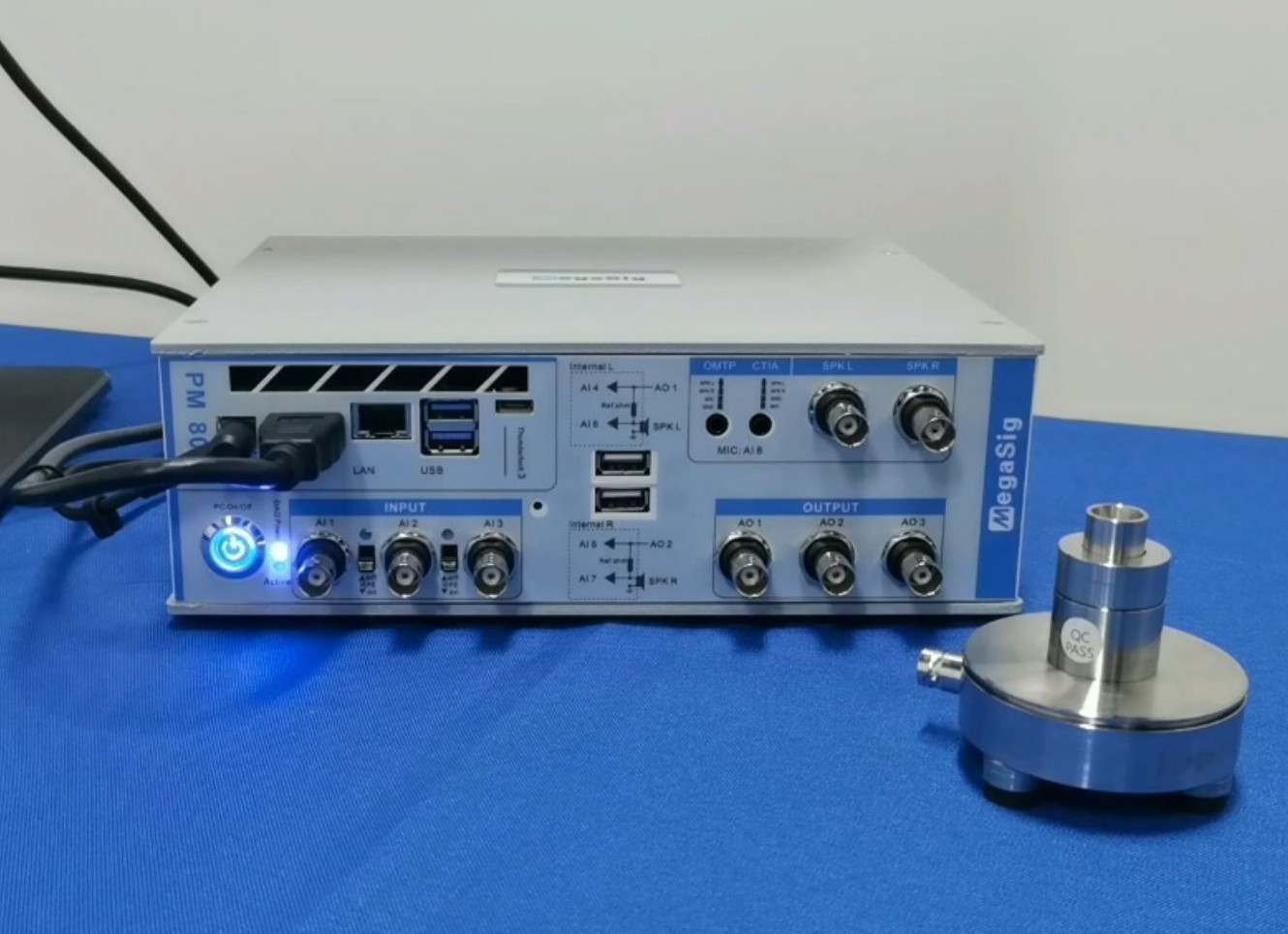

2. 分析儀 PM8023, 1 unit
3. 駐極體與Mems麥克風供電模組 U922, 2 units
4. 壓力場麥克風套件 CM311+A804, 2 sets
5. 無響箱 AB04, 1 unit
6. 顯示器, 1 unit
7. 工作櫃 D04, 1 unit
8. 客製化治具, 1 unit
9. 客製化測試序列, 1 unit

---
