一、 概述

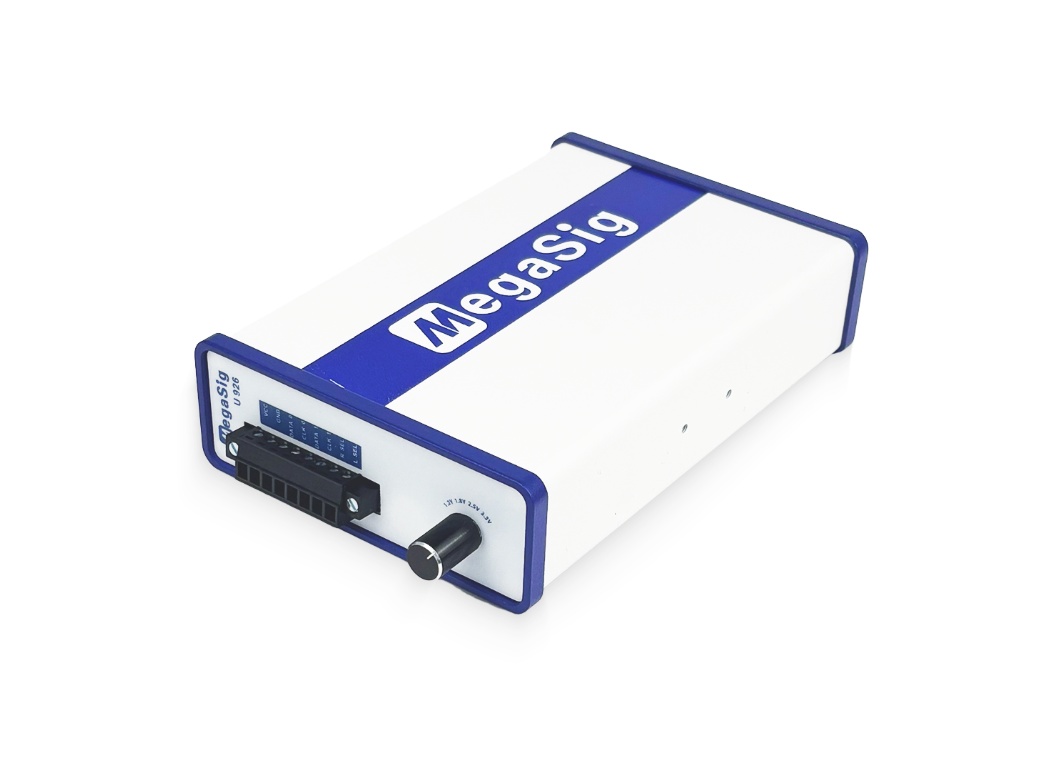

MegaSig U 926 是一款專為產線與研發端設計的 4 通道 PDM to Digital 訊號調理器（PDM to Digital Signal Conditioner）。在現代數位語音與振動量測中，感測器逐漸從類比輸出轉向直接輸出 PDM（Pulse Density Modulation，脈衝密度調變）數位訊號。U 926 能夠完美接收並解調這些高速的單點位（1-bit）數位流，是專為 PDM 數位麥克風（PDM MEMS Microphone）以及 PDM 數位加速規（PDM MEMS Accelerometer）產線測試所打造的精密核心設備。
二、 PDM 量測的技術背景與挑戰
在深入了解設備前，我們必須先釐清為何 PDM 感測器需要專屬的測試調理器。
不同於傳統的 PCM（Pulse Code Modulation，脈衝編碼調變）會直接記錄每個取樣點的具體幅度數值，PDM 是一種「1 比特過取樣（1-bit oversampled）」的數位編碼技術。它以極高的頻率（通常在數 MHz 級別）對類比訊號進行取樣，並透過輸出脈衝的「疏密程度（Density）」來表徵原始訊號的幅度大小。
這種架構在硬體工程上有著巨大的優勢：它只需時脈（Clock）與數據（Data）兩條傳輸線即可運作，且具備極強的抗干擾能力。此外，PDM 還支援立體聲模式，兩顆麥克風可共用一條數據線，分別在時脈的上升沿與下降沿輸出訊號。
然而，這也為測試端帶來了挑戰：分析儀器必須能提供感測器所需的精準時脈與穩定直流供電，並具備強大的降取樣（Decimation）濾波運算能力，將數 MHz 的 PDM 位元流轉換為標準的 PCM 格式，才能進一步執行頻率響應或失真（THD）等音訊演算法分析。
三、 MegaSig U 926 的核心技術與規格優勢
為了解決 PDM 感測器在測試整合上的痛點，U 926 提供了一套高度整合的解決方案，其核心技術亮點如下：
1. 彈性且高相容性的硬體供電與時脈設定
市面上的 MEMS 麥克風與加速規對工作電壓和時脈的要求各不相同。U 926 提供了極大的硬體設定彈性，其感測器供電電壓（Vcc）支援 1.2V、1.8V、2.5V 與 3.3V 四段可調。在時脈輸出（Clock）方面，更支援從 0.256 MHz 至 6.144 MHz 的寬廣調節範圍。此外，針對複雜的陣列測試，U 926 的雙 PDM 通道時脈還可設定為同步或非同步輸出，完全滿足各家晶片的時序規範。
2. 內建高階降取樣與資料傳輸引擎
U 926 具備 4 個 PDM 訊號擷取通道，並採用 USB 總線與 DMA（直接記憶體存取）方式進行高速數據傳輸。系統內建了標準的 x64 降取樣因子（Downsampling factor），這與業界主流的 PDM 麥克風解碼比例完美對齊（例如將 3.072 MHz 的時脈降取樣 64 倍，轉換為 48 kHz 的標準音訊取樣率），並支援 4K 到 96K 的轉換後取樣率範圍。
3. 實驗室等級的卓越失真指標
在評估麥克風本身的失真時，調理器絕不能成為系統的瓶頸。U 926 展現了極致的訊號解析能力：在 fs=48kS/s 且輸入訊號為 1kHz 正弦波（-10dBFS）的條件下，其總諧波失真（THD）典型值低至 -124.7 dBFS，而總諧波失真加雜訊（THD+N）的典型值亦達到 -103.5 dBFS。即使在 fs=96kS/s 的高取樣率下，THD+N 仍能維持在 -99.3 dBFS 的優異水準，確保能夠精確捕捉高階感測器的本底雜訊與細微瑕疵。
4. 專為產線自動化設計的機構與介面
U 926 採用輕巧堅固的設計，體積僅為 96 × 33 × 140 mm，適用工作溫度涵蓋 -20℃ 至 50℃，非常適合部署於空間受限的自動化屏蔽箱內或產線機櫃中。針對產線節拍控制，設備也支援 5V 上升沿外部觸發（External Trigger），能與 PLC 治具下壓動作精確同步，實現零延遲的自動化量測。
四、 典型應用場景
基於上述優異規格，MegaSig U 926 成為以下工程場景的首選：
- TWS 耳機與智慧家居的麥克風陣列測試： 智慧音箱與降噪耳機內部常搭載多顆 PDM 數位麥克風。U 926 的 4 通道設計能同時讀取多顆感測器的訊號，快速檢測陣列的一致性、靈敏度與訊噪比（SNR）。
- PDM 數位加速規的品質檢驗： 針對直接輸出 PDM 數位訊號的微型振動感測器，提供穩定的時脈驅動與低失真的解調，以驗證感測器的頻率響應與動態範圍。
五、 總結
MegaSig U 926 是一款專為解決「單點位過取樣音訊（1-bit oversampled audio）」量測難題而生的專用型測試設備。
它不僅整合了可調電源、寬頻段可調時脈與高精度降取樣引擎，更以 -124.7 dBFS 的極低 THD 表現，在硬體底層排除了測試系統的雜訊干擾。對於致力於提升數位電聲元件與 MEMS 感測器出貨品質的研發及產線團隊而言，導入 U 926 將能大幅簡化 PDM 訊號的測試架構，加速新產品的驗證週期，是一項不可或缺的數位聲學測試基礎設施。
