前言
在現代消費性電子與電源模組的設計中，為了追求極致的微型化與高頻寬，表面黏著的多層陶瓷電容（MLCC, Multi-Layer Ceramic Capacitor）被大量使用。然而，許多硬體與聲學工程師一定都遇過電路板發出令人煩躁的「嘰嘰」聲，這也就是我們常說的「電容高頻噪音」或「電容嘯叫 (Howling) 」。
以下內容將從物理機制出發，探討電容高頻噪音的成因與常見解決方案，並針對「如何精準定位相距僅 3-5mm 的兩顆電容，究竟是哪一顆在發聲？」這個業界痛點，深度剖析四種常見量測方法的優劣。
一、 MLCC電容高頻噪音的成因
電容高頻噪音的根本原因，源自於自然界的一種物理現象 － 壓電效應（Piezoelectric Effect）。
為了達到大電容值，現代 MLCC 通常採用 Type II 陶瓷介電質材料（如鈦酸鋇 BaTiO3，常見於 X7R、X5R 等規格），這類鐵電材料具有明顯的壓電特性。當電容兩端被施加交流電壓時，介電質會因為「逆壓電效應（Inverse Piezoelectric Effect）」而在垂直於疊層方向（與電路板平行的方向）產生物理性的伸縮變形。
雖然 MLCC 本身的變形量極小（通常在 1pm 到 1nm 之間），但由於電容是透過無鉛焊錫剛性地焊接在印刷電路板（PCB）上，電容的伸縮會直接拉扯 PCB，導致整塊電路板跟著彎曲與振動。此時，PCB 就像是一個「聲學阻抗變壓器（Acoustic impedance transformer）」或揚聲器的振膜，將微小的機械振動放大為空氣中的聲波。當這個振動的頻率落在人耳可聽見的 20Hz 到 20kHz 範圍內時，就會產生我們聽到的高頻噪音。
二、 工程師遇到電容高頻噪音的情境有哪些？一般怎麼解決？
常見遭遇情境
電容高頻噪音最常發生在筆記型電腦、平板電腦、智慧型手機等貼近人耳的行動裝置中。特別是在以下幾種運作模式下最為明顯：
- 輕載/休眠模式（Sleep Mode / Light-load Mode）：
為了省電，電源管理晶片會進入脈衝頻率調變（PFM）或跳脈衝模式。這會導致原本高達數百 kHz 的開關頻率，驟降至人耳可聽見的音頻範圍（如幾 kHz），進而激發噪音。 - 液晶螢幕背光調光（PWM Dimming）：
升壓轉換器的 PWM 調光頻率通常落在幾百 Hz 到幾 kHz，極易引發共振。 - 高壓與大電壓波動節點：
例如筆電的電池供電線路（通常為 10V – 20V），為了供應 CPU 或相機模組的瞬間大電流，電壓波動劇烈，這會大幅增加電容的形變量。
常見解決方案
一般會從三個維度來解決電容高頻噪音的問題：
- 電路與軟體調整：
降低電壓的變化幅度（Voltage amplitude）或電壓轉換速率（Slew rate）。實驗證明，將電壓轉換速率調慢，可將噪音從 50dB 大幅降低至 40dB 左右。此外，也可透過軟體將電源強制設定為 PWM 模式，避免落入輕載頻率。 - PCB 佈局優化：
將 MLCC 對稱地放置在 PCB 的正反兩面（背對背貼件）。當電壓同時施加時，兩顆電容的變形方向相反，能互相抵消對 PCB 的彎曲應力，從而降低噪音。 - 更換抗噪型零組件：
- 若空間與成本允許，可改用無壓電效應的 Class I 陶瓷電容或聚合物固態電容（如 Murata ECAS 系列）。
- 使用「金屬支架型 MLCC（如 Murata KRM 系列）」或「內建中介板型 MLCC（Interposer Board, 如 Murata ZRB 系列）」，利用金屬端子或中介板吸收機械應力，阻斷振動傳遞至 PCB。
三、 如何定位電容噪音發聲源（在極近距離下辨識特定電容）
當 PCB 上密密麻麻地排列著多顆 MLCC（甚至兩顆電容相距僅 3-5mm）時，用人耳沒有辦法辨識出「究竟是哪一顆在響」，甚至可能「有很多顆都在響」。但如果想要更換抗噪型或低噪型MLCC，就必須先定位出哪顆電容在發聲才行。以下我們針對四種常見量測方法，針對其客觀性、易用性、系統成本，以及微小距離的分辨能力 (以3-5mm為例) 進行深度分析：
a. 聽診器 (Stethoscope)
實務上，許多資深工程師會拿醫療用聽診器或自製的紙筒貼近電路板聽音。
- 客觀性：極低。 完全依賴工程師的主觀聽力判斷，無法量化聲壓級或頻譜。
- 易用性：極高。 隨拿隨用，不需要任何設定。
- 系統成本：極低。 幾乎沒有成本。
- 分辨微小距離的能力：完全無效。 由於 MLCC 變形是帶動「整塊 PCB」振動發聲，PCB 就是一個大型揚聲器振膜。聽診器收集到的是 PCB 輻射出的總體聲音，根本無法在 3-5mm 的微小尺度內分辨出是哪一顆電容引發的振動。
b. 聲學照相機 (Acoustic Camera)
利用麥克風陣列與波束成形（Beamforming）或近場聲學全像術（SONAH）演算法，將聲音視覺化，疊加在影像上。
- 客觀性：高。 能直觀顯示噪音熱點（Noise map）與頻率頻譜。
- 易用性：高。 現代設備如 BK Connect Acoustic Camera 開機即可即時觀看噪音分佈。
- 系統成本：極高。 包含數十支量測麥克風與龐大的運算主機，通常造價高達數百萬台幣。
- 分辨微小距離的能力：差。 這是受限於物理學的「繞射極限」。在 20kHz 時，聲波波長約為 1.7 公分；即便使用最近距離（約 5cm）的近場聲學全像術（Holography），聲學照相機的空間解析度極限通常也只能達到公分等級。在畫面上，相距 3-5mm 的兩顆電容會糊成一個單一的巨大紅色熱點，無法精準分離。
c. 雷射都普勒振動儀 (Laser Doppler Vibrometer, LDV)
利用雷射干涉原理，測量物體表面的振動速度與位移。
- 客觀性：極高。 直接測量結構的物理機械振動，完全不受環境空氣噪音干擾，能提供 pm（皮米）等級的位移解析度。
- 易用性：中等。 測量前需要確保雷射光束有良好的視線（Line-of-sight）並進行光學對焦，但具備非接觸、不增加附加質量（Mass-loading）的優點。
- 系統成本：極高。 屬於頂級精密光學量測設備，成本高昂，通常造價高達數百萬台幣。
- 分辨微小距離的能力：完美。 LDV 的雷射光斑尺寸在微觀等級（微米級）。工程師可以直接將雷射光點打在「A 電容本體」與「B 電容本體」上，精確比較兩者本身的振動速度與位移幅度。因為它測量的是元件本身的機械運動而非輻射出的聲波，因此是唯一能百分之百確認雜訊源的終極武器。

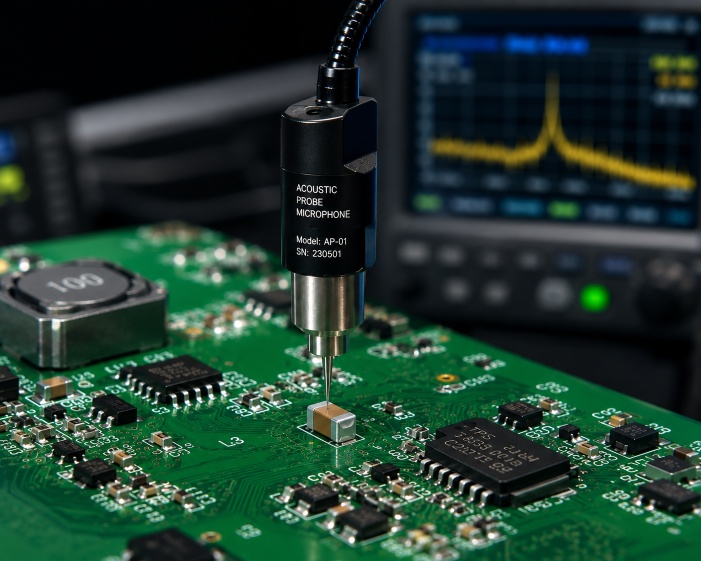

d. 聲學麥克風探頭 (Probe Microphone)
在量測麥克風前方，套上極細的管狀導音管（Probe waveguide），搭配音頻分析儀與無響箱進行頻譜（FFT）量測。
- 客觀性：高。 透過音頻分析儀能精準測得局部聲壓級（SPL）數據，並能將聲音頻率與電路的電壓波動頻率（Ripple voltage）進行比對，確認因果關係。
- 易用性：中等。 需要將極細的探頭手動或利用微調台，極度靠近待測電容的表面進行掃描。
- 系統成本：中等。 僅需一套標準的高階音頻分析儀與探頭麥克風即可搭建，通常造價百萬以下。
- 分辨微小距離的能力：良至優。 透過極細的導音管，我們人為製造了一個「極近場」的聲學低通/帶通濾波空間。當探頭管口距離 A 電容表面僅 0.5mm 時，它接收到的近場輻射聲壓會遠大於旁邊 3mm 外的 B 電容。雖然 PCB 仍會發出背景噪音，但透過比對探頭分別放置在兩顆電容上方的絕對聲壓幅值，工程師依然能以極高的性價比，準確判斷出發聲的元兇。
總結
面對微型化的 MLCC 噪音問題，若實驗室預算充足且需要進行深入的材料與結構力學分析，雷射都普勒振動儀 (LDV) 絕對是定位微距元件的完美選擇；而對於大多數的電聲與硬體研發團隊而言，建構一套聲學麥克風探頭搭配高階音頻分析儀，是在客觀性、空間解析度與系統預算上最務實、性價比最高的量測解決方案。
若對上述測試系統的建置或量測技術有任何疑問，歡迎隨時與我們聯繫。
