前言
在電聲研發、耳機製造或助聽器量測的領域中，頻率響應（Frequency Response） 與 總諧波失真（THD） 是評估產品好壞的絕對指標。然而，對於入耳式耳機（IEM）、耳塞式耳機或助聽器這類需要與人耳緊密耦合的設備，我們不能只拿一個麥克風對著耳機單體直接量測。因為真實人類的耳道並非一根堅硬的直管，耳膜也不是一堵剛性的牆壁。

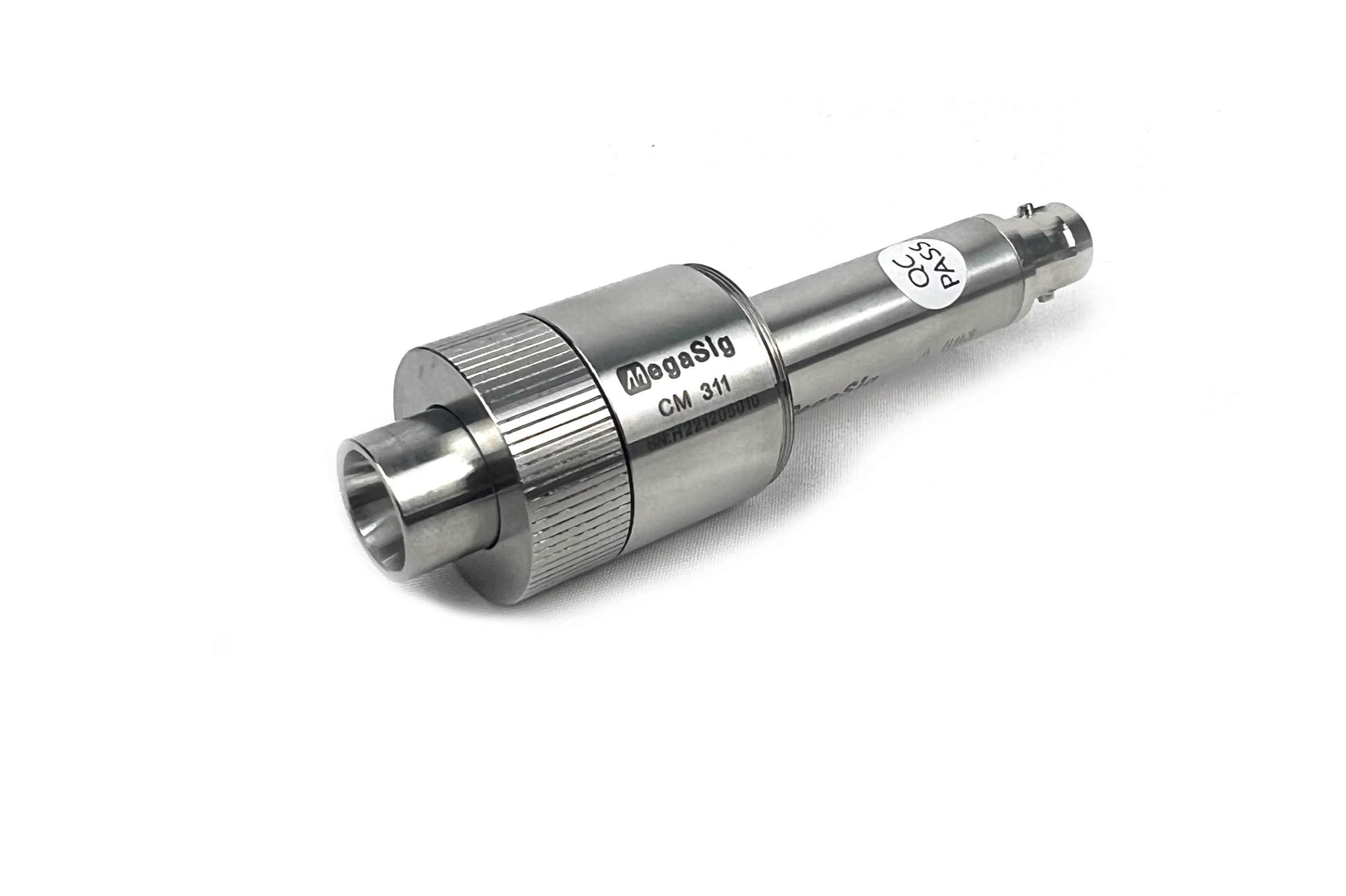

為了在實驗室與生產線上重現人耳在「封閉狀態（Occluded）」下的真實聲學負載，電聲業界在數十年前就確立了一個關鍵的度量衡基準 － IEC 60318-4 仿真耳（俗稱 711 Coupler）。
許多剛接觸電聲測試的硬體工程師常有疑問：「711 Coupler不就是一個金屬管子，底下塞一個麥克風嗎？為什麼動輒要價數萬甚至十幾萬台幣？便宜的仿製品跟正規的標準設備到底差在哪裡？」
本文以專業聲學設備整合商的視角，從歷史沿革、內部微觀物理機理到國際法規標準，為您帶來一份最詳盡的 IEC 60318-4 完整技術解析指南。
一、 標準定位與歷史沿革：為什麼大家都叫它「711」？
在閱讀各種電聲規格書時，您可能會同時看到 IEC 60711、IEC 60318-4、711 Coupler 或 711 仿真耳 等稱呼，這常讓初學者感到困惑。事實上，它們指的是同一個技術規格的演進：
- 歷史起點（IEC 60711）： 早期，國際電工委員會（IEC）於 1981 年發布了 IEC 60711:1981 標準，專門規範「封閉式耳道模擬器（Occluded-ear simulator）」。由於該標準編號的末三碼為 711，因此在過去的四十年間，「711 Coupler」或「711 仿真耳」便成為整個電聲行業約定俗成的非正式稱呼。
- 標準重組與現行規範（IEC 60318-4）： 為了將人頭與人耳模擬器的相關標準進行系統性整理，IEC 後來將所有的模擬器標準統一歸納至 IEC 60318 系列中。在 2010 年，IEC 正式發布了 IEC 60318-4:2010，該標準明文宣佈廢止並取代了舊有的 IEC 60711:1981。
- 其他同等規範： 在電聲量測中，除了 IEC 60318-4 之外，以下規範在技術內容上也是完全等同的：
- ITU-T Rec. P.57 Type 2（國際電信聯盟的人工耳標準）
- ANSI S3.25（美國國家標準）
- SJ/T 10659 (中國國家標準)
二、 聲學原理與內部物理構造：熱黏滯損耗與多階聲學網絡
如果我們僅使用一根剛性的金屬圓柱直管（例如直徑 7.5 mm、長度 25 mm 的管子）來連接測試耳機與麥克風，這在物理上會形成一個典型的 管狀共振腔（Tube Resonance / Quarter-wave Resonance）。此時，系統的頻率響應會產生一系列極其陡峭、高 Q 值的共振峰，這與人類真實耳道的聲學表現截然不同。
人類真實的耳道由軟組織構成，且耳膜（鼓膜）是一片具有彈性、阻尼與能量吸收能力的複合結構。當聲波在耳道中傳播時，空氣分子與耳道壁面的摩擦、熱量交換，以及鼓膜本身的機械運動，都會產生嚴重的能量損耗。為了在剛性的金屬腔體中完美複製這種「軟組織與鼓膜」的動態聲學損耗，711 Coupler 的內部構造經過了極其精密的多階阻抗設計。
1. 711 Coupler的微觀幾何構造
根據 IEC 60318-4 標準，一個經典的標準耦合器其內部構造主要包含以下幾個精密部分：
- 主聲腔（Main Cylinder）： 直徑約為 7.5 mm，長度約為 12.5 mm。這個腔體的幾何容積對應於人耳從第二彎道（耳塞尖端所在的 Reference Plane，參考平面）到鼓膜（DRP，鼓膜參考點）的平均物理體積，其等效容積約為 1.26 cm3。
- 側腔（Side Volumes）與微狹縫（Slits）： 主腔體的金屬側壁上，剛性連接著兩個（或多個）特定體積的附加側向容積。特別的是，這些側腔體並不直接與主腔開放相通，而是僅透過高度極低、縫隙極窄的 微米級環形狹縫（Acoustic Slits） 與主聲腔相連。
2. 熱黏滯損耗（Thermo-viscous Loss）的聲學角色
當耳機發出的聲波進入 711 Coupler 時，空氣分子會在主腔體與側腔體之間、通過那些微米級狹縫進行高速的往復運動。由於狹縫的高度極小，聲波在通過時會激發出兩種微觀物理損耗：
- 黏滯損耗（Viscous Loss）： 空氣分子與狹縫金屬壁面產生劇烈的摩擦，產生剪切應力，將聲能轉化為熱能。
- 熱損耗（Thermal Loss）： 聲波引起的局部壓力起伏會帶來局部的溫度波動。在微米級的空間中，這些溫度波動產生的熱量會快速傳導至恆溫的金屬腔壁上，造成聲能的耗散。
在 100 Hz 到 10 kHz 的可聽頻段內，黏滯與熱邊界層的厚度剛好與耦合器內狹縫的幾何尺寸（微米級）處於同一個數量級。這就是熱黏滯損耗能發揮作用的物理前提。
3. 聲學等效電路（Analogous Circuit）
在聲學阻抗分析中，711 Coupler的微觀結構可以被完美等化為一個由電學元件組成的多階帶通/低通濾波網絡：
- 主聲腔的空氣容積提供了主要的聲容（Acoustic Compliance），等效於電容。
- 狹縫中的空氣質量運動提供了聲感（Acoustic Inertance），等效於電感。
- 狹縫邊界處的熱黏滯摩擦提供了極大的聲阻（Acoustic Resistance），等效於電阻。
這套由聲容、聲阻、聲感共同交織而成的動態網絡，使得 711 Coupler的 轉移阻抗（Transfer Impedance, Ztrans）在 100 Hz 到 10 kHz 的範圍內，能與人類平均封閉耳道的阻抗曲線完美契合。這也是為什麼任何非精準加工、僅具備外觀形狀的仿製品，其高頻量測曲線會發生嚴重偏離的原因 － 幾微米的狹縫加工誤差，就會徹底摧毀熱黏滯損耗的物理網絡。
三、 麥克風的選型與定位：為什麼是 1/2 英吋壓力音場麥克風？
在 711 Coupler的最底端（即鼓膜參考點 DRP 處），緊密且剛性地固定著一顆量測系統的核心感測器－ 1/2 英吋壓力音場麥克風（Pressure-field Microphone）（如符合 IEC WS2P 標準的校準麥克風）。
這項設計在電聲計量學上具有極度嚴謹的考量：
- 為什麼必須是壓力型麥克風（Pressure-field）？
- 在開放空間中，我們通常使用自由音場（Free-field）麥克風，它被設計用來補償麥克風本體物理外殼對聲波產生的繞射與反射效應。
- 然而，在 711 Coupler內部，這是一個極小的封閉腔體。麥克風的隔膜直接暴露於封閉腔內，並作為腔體剛性邊界的一部分。在此環境下，聲壓是均勻、全向且同步施加在隔膜上的，不存在自由場的空間繞射。因此，必須使用壓力音場麥克風，才能獲得無補償偏差的真實腔內聲壓。
- 隔膜的力學特性對總體聲學阻抗的貢獻： 麥克風的隔膜並非剛性不變的硬牆，它自身也具有特定的機械順應性（Acoustic Compliance）與聲阻抗。根據 IEC 60318-4 標準，麥克風的聲阻抗必須作為整個耦合器聲學阻抗網絡的終端負載。因此，在校準 711 系統時，麥克風的電訊號靈敏度與耦合器的阻抗響應是緊密交織、不可分割的整體。
四、 IEC 60318-4 的物理侷限性與聲學死角
儘管 IEC 60318-4（711 Coupler）是過去數十年來電聲量測的黃金標準，但它並不是完美的「萬能耳朵」。在面對高解析音訊（Hi-Res）與主動降噪（ANC）測試時，其物理構造帶來了以下四大無法迴避的局限性：
1. 13.5 kHz（±1 kHz）的半波長固有硬腔共振峰（Undamped Length Resonance）
這是 711 Coupler 的適用頻寬限制來源。
- 標準 711 Coupler 的主圓柱腔體長度（約 12.5 mm）與參考平面插入深度相加後，其物理長度會導致系統在 13.5 kHz 附近產生一個強烈的半波長駐波（Standing Wave）諧振。

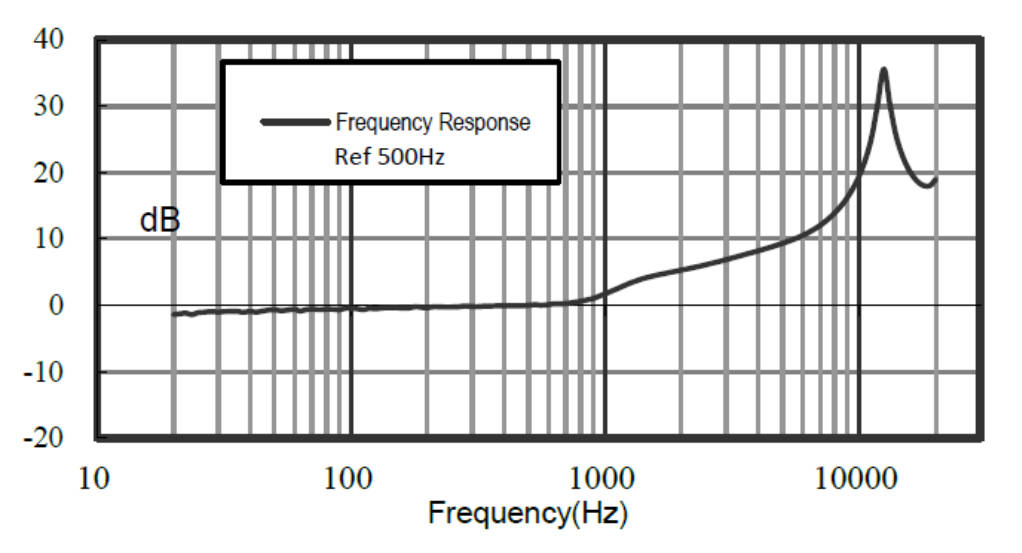

- 這導致在量測任何入耳式耳機（IEM）時，頻響曲線在 13k–14kHz 處都會出現一個非常高、高 Q 值的尖銳共振峰。這個共振峰是 711 金屬硬腔與麥克風隔膜之間物理諧振的產物，會讓測量數據無法顯示耳機單體在此頻段的正常輸出為何。而在真實的人耳道中，由於幾何形狀的彎曲與皮膚組織的吸音，這個高頻共振峰會被大幅衰減與平滑化。因此，711 Coupler 在 10 kHz 以上的量測數據，僅具有工程趨勢參考價值，無法代表真人的聽感。
2. 無法模擬自然洩漏（Acoustic Leakage）
- 711 Coupler 的入口參考平面是剛性的金屬環（Reference Plane），在測試時，耳機是以完美的密封（Perfect Seal）狀態與鋼管耦合的。
- 然而，真人在佩戴入耳式耳機時，由於耳道不規則的 3D 幾何形狀，往往會存在微小的「結構性洩漏（Leakage）」。洩漏會對低頻（尤其是 200 Hz 以下）產生劇烈的聲學短路與衰減。這導致 711 量測得到的低頻頻響通常「過於理想化」，顯著高於使用者的真實低音感受。
3. 缺乏外耳廓（Pinna）與耳道幾何細節
- 標準的 711 Coupler 只是一根金屬管子，無法量測半開放式、耳罩式（Over-ear）或平頭塞耳機。
- 對於需要評估耳廓反射（HRTF）或主動降噪（ANC）耳機外側反饋麥克風的測試，單靠 711 Coupler 是無法完成的，必須將其鑲嵌於仿真人頭（HATS）的矽膠耳廓中才能使用。
4. 官方認證頻寬的嚴格限制
根據 IEC 60318-4 的標準技術規範，其工作頻寬被嚴格劃分為不同的計量等級：
- 100 Hz ～ 10 kHz： 標準唯一官方認證、能精準模擬真實人耳阻抗與轉移函數的黃金範圍。
- 20 Hz ～ 100 Hz： 官方未經驗證阻抗匹配，但允許作為普通聲學耦合器（Acoustic Coupler）量測低頻頻響趨勢。
- 10 kHz ～ 16 kHz： 允許作為普通聲學耦合器量測高頻趨勢，但已不具備人耳阻抗模擬能力。
- 16 kHz 以上： 完全超出了 IEC 60318-4 的標準定義範疇。
五、 711 Coupler 在 ITU-T P.57 人工耳分類中的定位
在通訊與電信量測領域，國際電信聯盟（ITU-T）在 ITU-T Rec. P.57 中對人工耳（Artificial Ears）進行了系統性的定義，這有助於我們理解 711 Coupler 的定位：
| P.57 人工耳類型 | 標準規範與物理定義 | 適用測試對象與特點 |
|---|---|---|
| Type 1 | 基於 IEC 60318-1 的傳統耳模擬器。無耳道與耳廓設計，提供固定聲學阻抗。 | 僅適用於傳統窄頻（100 Hz – 4 kHz）電話手持受話器、硬殼 supra-aural 耳機量測。 |
| Type 2 | 基於 IEC 60318-4 的封閉式耳道模擬器（即標準 711 Coupler）。 | 專用於插入式耳機（Insert Earphones/IEMs）與助聽器的封閉式聲學量測。 |
| Type 3 | 由 IEC 60318-4 耦合器為基底，外加一段 10.0 mm 的耳道延伸管（Ear canal extension）並與不同的外耳廓（Pinna）結合。 | Type 3.1： 扁平金屬板（Concha bottom） Type 3.2： 帶有漏氣孔的簡化耳廓（分為高/低漏氣孔） Type 3.3： 經典的解剖學矽膠耳廓（Shore-OO 35 硬度） Type 3.4： 簡化彈性耳廓 |
| Type 4 | 具備完整 3D 幾何解剖結構的仿真耳道與耳廓系統。 | Type 4.3： 基於 32 名受試者的真實 3D 耳道幾何與阻抗 Type 4.4： 耳道入口處為 3D 解剖學形狀，但後段截止於標準 711 的圓柱共振腔。 |
六、 結語：標準化，才是 711 Coupler 的靈魂
從熱黏滯損耗的多階聲學阻抗網絡設計，到 Type 4 HATS 以及最新 JM-1 / JM-2 目標曲線的演進，我們不難發現：IEC 60318-4（711 Coupler）的核心價值，從來都不是「它與任何一個真人的耳朵長得一模一樣」。
它的靈魂，在於提供了一個 「高度可重複（Repeatability）、幾何結構與聲學阻抗完全標準化的量測負載基準」。
有了這個高度一致的標準「大眾耳」，不同廠商、不同研發實驗室調校出來的電聲曲線，才擁有了跨國、跨區域比對的計量學基礎，這才是 711 Coupler 在整個音訊工業與醫療助聽器領域中無可取代的商業與工程價值。
