音頻分析儀 – MegaSig PM 6181

by admin

一、 概述

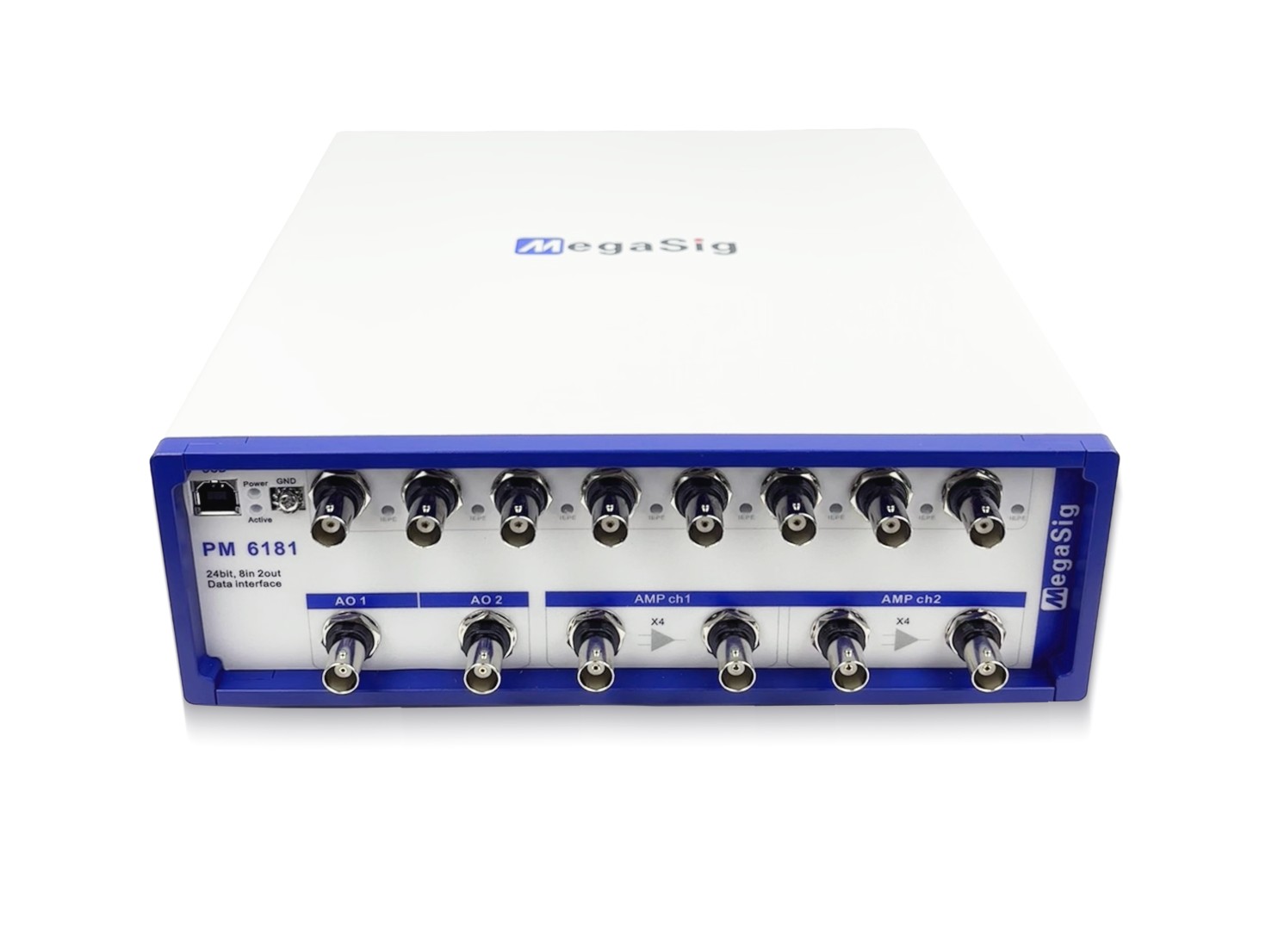

PM 6181是一台整合式音頻分析儀，具有8通道IEPE輸入、2通道每通道16W輸出功能，輸入電壓範圍+/- 4.5Vrms，輸出電壓範圍+/- 3Vrms。採用美格信自研Shuttle Driver，搭配Audio Expert音頻測試軟體使用，不受Windows音效影響測試。
如果你正在尋找一款高整合度、能同時解決「多通道採集」與「大功率負載驅動」難題的測試設備，PM 6181 可能是你最佳的工程解決方案。以下我們結合規格數據與市場經驗，從技術功能與應用場景兩個方向進行詳細說明。

二、 產品核心功能與技術優勢

PM 6181 的設計初衷是為了簡化電聲測試系統的建立，它在一個緊湊的機箱（240x240x76 mm）內整合了以往需要多台設備才能完成的功能。

1. 高精度多通道訊號擷取 (8 Channel Audio Input)

  • 靈活的傳感器適配能力： PM 6181 配備了 8 個模擬輸入通道，支援差分信號輸入。最核心的工程亮點在於其內建了 IEPE 恆流源激勵（4mA）。這意味著您在連接麥克風（Microphone）、人工耳或加速度計（Accelerometer）等傳感器時，無需額外配置訊號處理器或供電模組，可通過軟體選擇啟用或禁用 IEPE 供電。
  • 卓越的擷取性能： 為了確保微弱聲學信號的準確性，我們採用了 24 Bit Delta-Sigma 架構的 ADC。在 48kS/s 採樣率下，輸入端的訊噪比（SNR）最小值可達 110.8 dB，總諧波失真加噪聲（THD+N）最大僅為 -103 dB。優秀的訊噪比與失真保證了測試數據的精確度以及寬廣的動態範圍。

2. 強大的訊號驅動與功放整合 (2 Channel Audio Output)

  • 內建功率放大器： 與普通聲卡不同，PM 6181 的 2 個模擬輸出通道不僅支持標準線路輸出，還整合了雙通道功率放大器。
  • 負載驅動能力： 單通道功率高達 16W。這使得您可以直接驅動人工嘴（Artificial Mouth）或揚聲器（Speaker）等大功率負載，無需另加一台功放設備，極大地精簡了量測鏈。
  • 輸出訊號品質： 輸出端的訊噪比（SNR）同樣優秀，達到 108 dB (48kS/s)，保證了激勵信號的純淨度。

3. 系統整合特性

  • 數據傳輸： 採用 USB 與電腦連接，並通過 DMA 方式進行數據傳輸，確保了 8 進 2 出高採樣率（最高支持 192k）下的數據實時性與穩定性。
  • 物理接口： 全機採用標準 BNC 接口，支持 AC/DC 耦合切換，輸入電壓範圍寬達 +/- 4.5Vrms，適用絕大多數的應用場景。

三、 典型使用場景

基於其「8通道輸入 + 2通道大功率輸出 + 內置IEPE」的架構，PM 6181 特別適用於以下三個對測試性能有嚴格要求的行業：

1. 消費類電子行業 (Consumer Electronics)

  • 應用實例： 智慧音箱、TWS 耳機、手機等產品的研發與產線測試。
  • 工程價值： 利用 8 個輸入通道，您可以同時對麥克風陣列（Mic Array）進行同步擷取與一致性分析；同時利用內建功放驅動人工嘴模擬人聲，進行回聲消除（AEC）或降噪算法的驗證。

2. 汽車電子行業 (Automotive Industry)

  • 應用實例： 車載語音系統、車內噪聲（NVH）測試。
  • 工程價值： 可直接連接加速度計進行振動數據採集，或連接車載麥克風測試語音識別率。其溫度工作範圍（-20℃~50℃）也適應部分嚴苛的測試環境。

3. 白色家電行業 (White Goods)

  • 應用實例： 空調、冰箱、洗衣機的運作噪音與振動分析。
  • 工程價值： 通過 IEPE 接口直接驅動加速度傳感器，結合高訊噪比擷取，精準分析設備運轉時的異常異音（Rub & Buzz）。

四、 規格參數表

整體參數
類比採集通道數8
類比輸出通道數2
IEPE 頻道8路（內建在採集前端）
IEPE 電源4mA
功放頻道2通道
功放功率16W（每通道）
總線USB
產品尺寸mm240*240*76
介面類型BNC
耦合方式AC/DC耦合
適用溫度-20℃ – 50℃

輸入通道參數

AI 通道參數
ADC精度24 Bit
ADC 型Δ-Σ
取樣率範圍1k – 192k
FIFO緩衝大小1024
資料傳輸方式DMA
輸入電壓範圍+/- 4.5Vrms
增益誤差+/- 0.03dB
輸入阻抗正輸入端對地之間：100k ohm
平坦度20Hz – 20kHz，最大值0.2 dB 20 Hz – 50KHz，典型值+/- 0.2dB AI – 3dB 頻寬:1.5Hz – 75kHz
AI 空閒聲道噪音Idle noise (uVrms)
取樣率fs=48kS/sfs=96kS/s
最大值12.914.6
註：[1]短路源阻抗小於50Ω，工作溫度23±5℃，IEPE OFF
AI 訊號雜訊比SNR (dB)
取樣率fs=48kS/sfs=96kS/s
最大值110.8109.7
註：[1]差分輸入，交流耦合，輸入訊號1kHz 正弦波，0dBFS (4.5Vrms)       [2] 頻寬分別為22.4k、45k、90k       [3] 線性計權
AI 動態範圍(dB)
取樣率fs=48kS/sfs=96kS/s
最大值104104
註：[1]差分輸入，交流耦合，輸入訊號1kHz 正弦波，-1dBFS (4.01Vrms)       [2] 頻寬分別為22.4k、45k、90k       [3] 線性計權，DR測試法
AI 總諧波失真加雜訊THD+N (dB)
取樣率fs=48kS/sfs=96kS/s
最大值-103-103
註：[1]差分輸入，交流耦合，輸入訊號1kHz 正弦波，-1dBFS (4.01Vrms)       [2] 頻寬分別為22.4k、45k、90k       [3] 線性計權
AI 總諧波失真THD (dB)
取樣率fs=48kS/sfs=96kS/s
最大值-104-104
註：[1]差分輸入，交流耦合，輸入訊號1kHz 正弦波，-1dBFS (4.01Vrms)       [2] 頻寬分別為22.4k、45k、90k       [3] 線性計權
AI 串擾Cross talk (dB)
取樣率fs=48kS/sfs=96kS/s
最大值-104-100
註：[1]差分輸入，交流耦合，輸入訊號1kHz 正弦波，-1dBFS (4.01Vrms)       [2] 頻寬分別為22.4k、45k、90k       [3] 線性計權

輸出通道參數

AO 通道參數
DAC精度24 Bit
取樣率範圍1kHz – 192kHz
輸出電壓範圍+/- 3Vrms
增益誤差+/- 0.03dB
輸出阻抗正輸入端對負輸入端：1ohm
平坦度20Hz – 20kHz，最大值+/- 0.6dB 20Hz – 50kHz，最大值+/- 0.6dB
AO 空閒聲道噪音Idle noise (uVrms)
取樣率fs=48kS/sfs=96kS/s
最大值12.216.6
註：[1]採集設備阻抗大於1Mohm，工作溫度23±5℃
AO 訊號雜訊比SNR (dB)
取樣率fs=48kS/sfs=96kS/s
最大值108105
註：[1]差分輸出，交流耦合，輸出訊號1kHz 正弦波，0dBFS (3Vrms)       [2] 頻寬分別為22.4k、45k、90 k       [3] 線性計權
AO 動態範圍(dB)
取樣率fs=48kS/sfs=96kS/s
最大值106.4102.8
註：[1]差分輸出，交流耦合，輸出訊號1kHz 正弦波，-1dBFS (2.67Vrms)       [2] 頻寬分別為22.4k、45k、90 k       [3] 線性計權
AO 總諧波失真加雜訊THD+N (dB)
取樣率fs=48kS/sfs=96kS/s
最大值-101.7-100.3
註：[1]差分輸出，交流耦合，輸出訊號1kHz 正弦波，-1dBFS (2.67Vrms)       [2] 頻寬分別為22.4k、45k、90 k       [3] 線性計權
AO 總諧波失真THD (dB)
取樣率fs=48kS/sfs=96kS/s
最大值-105-102.8
註：[1]差分輸出，交流耦合，輸出訊號1kHz 正弦波，-1dBFS (2.67Vrms)       [2] 頻寬分別為22.4k、45k、90 k       [3] 線性計權
AO 串擾Cross talk (dB)
取樣率fs=48kS/sfs=96kS/s
最大值-105.6-102.6
註：[1]差分輸出，交流耦合，輸出訊號1kHz 正弦波，-1dBFS (2.67Vrms)       [2] 頻寬分別為22.4k、45k、90 k       [3] 線性計權
