音頻分析儀 – MegaSig PM 6044

by admin

一、 概述

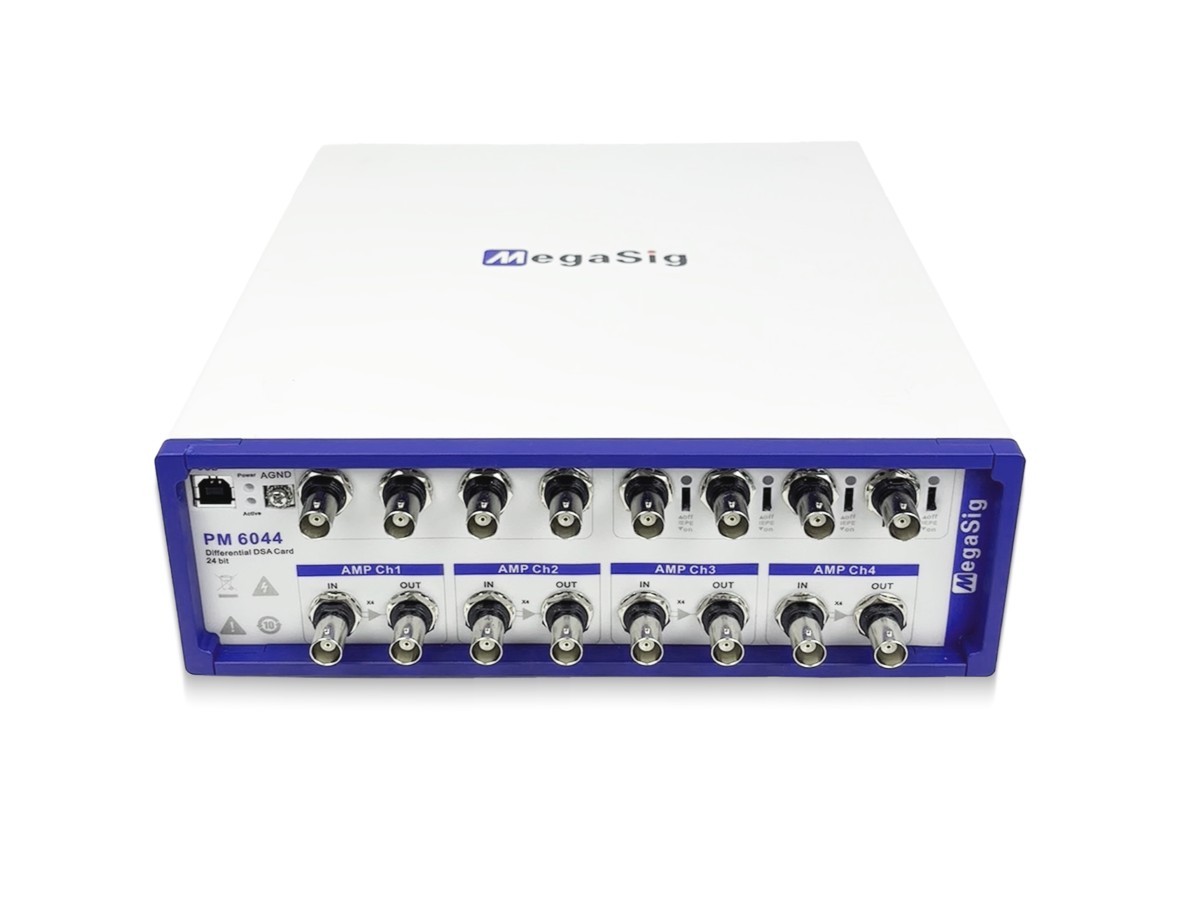

PM 6044是一台整合式音頻分析儀，具有4通道IEPE輸入、4通道每通道16W輸出功能，輸入電壓範圍+/- 4.5Vrms，輸出電壓範圍+/- 3.5Vrms。本設備支援 WDM (WASAPI) 驅動，可直接在 Windows 系統介面下操作，相容於 Audacity 等標準錄音軟體。

如果你需要使用自家研發的測試軟體來進行產線量產測試（Mass Production Testing），或者需要更高的輸出通道來驅動多個負載，那麼 PM 6044 將是我們產品線中一個極具性價比的選擇。以下我們結合規格數據與市場經驗，從技術功能與應用場景兩個方向進行詳細說明。

二、 產品核心功能與技術優勢

PM 6044 在設計上追求輸入與輸出的平衡，並將功率放大器密度最大化，以實現極高的測試整合度。

1. 均衡的 4進4出 架構 (4 Audio Input Channels / 4 Audio Output Channels)

  • 輸入端： 具備 4 個模擬輸入通道，支持差分信號輸入。每個通道前端均內置 IEPE 恆流源激勵（提供 24V 供電），軟體可控啟用或停用。這意味著您可以直接連接並驅動麥克風、人工耳或加速度計，無需外掛訊號處理設備。
  • 輸出端： PM 6044 提供了 4 個模擬輸出通道，這為多工位測試提供了基礎。

2. 高密度功率放大整合 (Built-in 4-Ch Amplifier)

  • 緊湊的機身內整合了 4 個獨立的功率放大通道，單通道功率可達 16W。
  • 靈活切換： 輸出通道可以選擇直接線路輸出（Line Out），或者連接內部功放底板後輸出，直接驅動喇叭單體或人工嘴等大功率負載。

3. 優異的性能

  • 儘管定位於量產測試，其指標依然達到高精密分析儀的水準。採用 24 Bit Δ−Σ ADC/DAC，支持 44.1kHz 至 192kHz 的採樣率。
  • 擷取性能 (AI @ 48kS/s)： 訊噪比 (SNR) 典型值達 104 dB，總諧波失真加噪聲 (THD+N) 為 -94 dB。
  • 輸出性能 (AO @ 48kS/s)： 訊噪比 (SNR) 典型值達 102 dB，THD+N 為 -88 dB。

4. 工業級通訊與接口

  • 採用 USB 匯流排與 DMA 傳輸模式，確保多通道數據流的實時性。
  • 全機採用 BNC 介面，適應工廠環境的頻繁插拔；輸入電壓範圍達 +/- 4.5Vrms，具有良好的抗過載能力。

三、 典型使用場景

基於「4通道採集 + 4通道功放」的硬體配置，PM 6044 特別適合以下應用：

1. 產線高效率並行測試 (Parallel Testing)

  • 一拖四測試系統： 這是 PM 6044 最核心的應用場景。利用其 4 個獨立的功放輸出與採集通道，工程師可以搭建同時測試 4 個待測物（如藍牙喇叭、揚聲器單體）的自動化系統。
  • 效益： 相比傳統單通道設備，能顯著提升產線的 UPH（每小時產出量），同時節省測試機櫃的空間與設備成本。

2. 電聲元器件量產 QC

  • 揚聲器/受話器測試： 利用內置的 16W 功放直接驅動單體，進行頻響曲線、失真度及阻抗曲線的快速掃描測試。
  • 麥克風/PCBA 測試： 透過 AO 通道驅動人工嘴發聲，配合 AI 通道採集麥克風信號，驗證產品的一致性。

3. 車載與多聲道系統驗證

  • 多路信號同步發生： 對於需要同時驗證多個聲道（如汽車音響的左/右/前/後聲道）的場景，PM 6044 的 4 路同步輸出能力提供了極佳的便利性。
  • 振動與異音檢測： 結合 IEPE 接口連接加速度計，可用於檢測家電或車載設備在運行時的振動模態與異常噪音。

四、 規格參數表

整體參數
類比採集通道數4
類比輸出通道數4
IEPE 通道4路（內建在採集前端）
IEPE 電源24V
功放通道3
功放功率16W（每通道）
總線USB
產品尺寸mm240*240*76（L*W*H）
介面類型BNC
適用溫度-20 – 50℃

輸入通道參數

AI 通道參數
ADC 精度24 Bit
ADC 型Δ-Σ
取樣率範圍Hz44.1k、48k、88.2k、96k、192k
FIFO緩衝大小1024
資料傳輸方式DMA
輸入電壓範圍+/- 4.5Vrms
輸入阻抗正輸入端對地之間：1Mohm
平坦度20Hz – 20kHz，小於+/- 0.15dB AI -3dB頻寬：3Hz-72kHz
AI 空閒聲道噪音Idle noise (uVrms)
取樣率fs=48kS/sfs=96kS/sfs=192kS/s
典型值2023460
註：[1]短路源阻抗小於50Ω，工作溫度23±5℃，IEPE OFF
AI 訊號雜訊比SNR (dB)
取樣率fs=48kS/sfs=96kS/sfs=192kS/s
典型值10410278
註：[1]差分輸入，交流耦合，輸入訊號1kHz 正弦波，0dBFS(4.5Vrms)       [2]Nyquist 頻寬       [3]線性計權
AI 動態範圍(dB)
取樣率fs=48kS/sfs=96kS/sfs=192kS/s
典型值9999 99
註：[1]差分輸入，交流耦合，輸入訊號1kHz 正弦波，-1dBFS(4.01Vrms)       [2]Nyquist 頻寬       [3]線性計權
AI 總諧波失真加雜訊THD+N (dB)
取樣率fs=48kS/sfs=96kS/sfs=192kS/s
典型值-94-94-77
註：[1]差分輸入，交流耦合，輸入訊號1kHz 正弦波，-1dBFS(4.01Vrms)       [2]Nyquist 頻寬       [3]線性計權
AI 總諧波失真THD (dB)
取樣率fs=48kS/sfs=96kS/sfs=192kS/s
典型值-95-95-97
註：[1]差分輸入，交流耦合，輸入訊號1kHz 正弦波，-1dBFS(4.01Vrms)       [2]Nyquist 頻寬       [3]線性計權
AI 串擾Cross talk (dB)
取樣率fs=48kS/sfs=96kS/sfs=192kS/s
典型值-104-104-78
註：[1]差分輸入，交流耦合，輸入訊號1kHz 正弦波，-1dBFS(4.01Vrms)，無訊號端短路源小於50ohm       [2]Nyquist 頻寬       [3]線性計權

輸出通道參數

AO 通道參數
DAC精度24 Bit
取樣率範圍Hz44.1kHz – 192kHz
輸出電壓範圍+/- 3.5Vrms
增益誤差+/- 0.03dB
輸出阻抗正輸入端對負輸入端：1ohm
平坦度20Hz – 20kHz，小於+/- 0.08dB AO – 3dB頻寬：4Hz-75kHz
AO 空閒聲道噪音Idle noise (uVrms)
取樣率fs=48kS/sfs=96kS/sfs=192kS/s
典型值242480
註：[1]採集設備阻抗大於1Mohm，工作溫度23±5℃
AO 訊號雜訊比SNR (dB)
取樣率fs=48kS/sfs=96kS/sfs=192kS/s
典型值10210292
註：[1]差分輸出，交流耦合，輸入訊號1kHz 正弦波，0dBFS(3.5Vrms)       [2]Nyquist 頻寬       [3]線性計權
AO 動態範圍(dB)
取樣率fs=48kS/sfs=96kS/sfs=192kS/s
典型值909089
註：[1]差分輸出，交流耦合，輸入訊號1kHz 正弦波，-1dBFS(3.11Vrms)       [2]Nyquist 頻寬       [3]線性計權
AO 總諧波失真加雜訊THD+N (dB)
取樣率fs=48kS/sfs=96kS/sfs=192kS/s
典型值-88-88-88
註：[1]差分輸出，交流耦合，輸入訊號1kHz 正弦波，-1dBFS(3.11Vrms)       [2]Nyquist 頻寬       [3]線性計權
AO 總諧波失真THD(dB)
取樣率fs=48kS/sfs=96kS/sfs=192kS/s
典型值-86-86-86
註：[1]差分輸出，交流耦合，輸入訊號1kHz 正弦波，-1dBFS(3.11Vrms)       [2]Nyquist 頻寬       [3]線性計權
AO 串擾Cross talk (dB)
取樣率fs=48kS/sfs=96kS/sfs=192kS/s
典型值-103-103-93
註：[1]差分輸出，交流耦合，輸入訊號1kHz 正弦波，-1dBFS(3.11Vrms)       [2]Nyquist 頻寬       [3]線性計權
